Сценарии проектирования моделей


Рассмотрим сценарий проектирования на примере стадии инженерного моделирования.

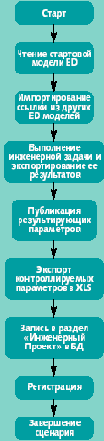

Рис. 3. Сценарий инженерного моделирования

Работа над моделью начинается с загрузки в систему CATIA из базы данных SMARTEAM одной из стартовых моделей (рис. 3). Стартовая модель — это «пустая» в содержательном смысле модель, обладающая заранее определенными свойствами. Например, стартовая модель содержит в себе параметры, формулы, проверки и другие элементы знаний (Knowledge).

Далее осуществляется поиск других ранее выполненных моделей (прототипов), данные которых требуются для разрабатываемой модели. Если такие модели найдены, то из них проводится импортирование ссылок. После этого, производится доведение модели до уровня поставленных требований. Результаты работы публикуются, становясь доступными для импорта в другие модели (например, для использования на следующих стадиях проектирования). Таким способом обеспечивается сохранение конфиденциальности разработки, и «облегчаются» модели, наследующие полученные результаты. Это важно для последующего формирования больших сборок: они формируются из максимально «облегченных» моделей, которые, вместе с тем, обладают ассоциативностью со всеми порождающими моделями.

Затем выполняется проверка корректности модели в соответствии с заранее определенными критериями. Если результаты проверки положительны, то производится утверждение модели и запись ее в базу данных SMARTEAM. Следует заметить, что на самом деле автоматическая проверка на соответствие правилам происходит постоянно в процессе работы в реальном времени, а не только по завершении работы.
